怎样看电气图纸｜电气专业施工图设计文件中存在的常见问题及注意事项一、设计说明（一）只有通用说明部分，缺专用说明部分的内容，应补充说明建筑概况（包括楼层数、建筑高度、各层用途、建筑定性等），工业类建筑还应说明厂房或库房的生产性质及危险性等级（通用厂房应注明现设计按丙类厂房，且未考虑设置火灾自动报警系统，若今后生产性质确定，需增加进一步消防设计，应由业主另行委托，并报消防部门审核），设计任务范围以及本建筑设计电源引入电压等级、电缆电线敷设方式等。（二）高层民用建筑的用电负荷等级按《高层民用建筑设计防火规范》（以下简称《高规》）9.1.1条（强制性条文）确定，其它类建筑的负荷等级按《建筑设计防火规范》（以下简称《建规》）10.1.1条（强制性条文）确定。二、配电系统（一）配电系统中的电线电缆截面设计应符合《低压配电设计规范》GB50054-95（以下简称《低压》）第2.2.2条的规定（强制性条文）。（二）配电系统采取接地故障保护时，应根据《低压》4.4.4条（强制性条文）进行总等电位联结设计，应设计总等电位联结端子箱的平面布置和结线示意图，或详细说明总等电位联结措施的具体施工做法，标准图应选用新版（02D502－1）。（三）配电系统的中性线截面选型应按《低压》2.2.6条设计，保护线（PE线）的截面选型应按《低压》2.2.9条设计。（四）电源由室外引入时，根据《供配电系统设计规范》GB5005

怎样看工程电工平面图纸？？

你要懂得些电工的基础知识入手就容易得多，再熟悉些电气的安装规范。

一般电气工程图纸会有这么几个部分组成：设计总说明、设备材料表、电气系统图、电气施工平面图。

建议在看平面图之前把图纸设计总说明好好看一遍，先搞清设计意图和一些具体的设计要求，比如管材要用什么材料、各类的电线电缆用什么型号，有无阻燃等特殊要求等。

设备材料表有很多的图例，这个对你看懂平面图很重要，比如有配电箱、开关、灯具、插座等在平面图上的表示方法，具体的型号，安装高度要求等。

电气系统图包括配电干线系统图；各分配电箱系统图；弱电的有电视、电话、网络、消防自动报警联动等系统图。系统图包含有很多详细信息，你在这会很清楚的看到进户管、各分路电线管、电线、电缆的型号规格；敷设方式（明敷、暗敷、地埋）；各回路的计算负荷等。

在看电气施工平面图时结合总说明、系统图、设备材料表对号入座就行了。要注意如果要做一层的照明预埋管路敷设，别忘了把二层的插座管路也一并预埋，因为它们都在同一层的平板内。一般做平板预埋照明的开关处电线管是向下方向，插座是向上方向，注意穿线根数和管子型号（超过2根线的管路打有斜线和数字表示根数）。最好的办法是去施工现场图纸结合实际来看，就领会得更快了。

建筑电工图纸怎么看

查看建筑电工图纸基本方法：

1、结合电工、电子技术基础知识看图；

2、结合电器元件的结构和工作原理侃图；

3、结合典型电路识图，典型电路就是常见的基本电路；

4、结合有关图纸说明看图；

5、结合电气图的制图要求看图。

看图纸说明后，就要看概略图，从而了解整个系统或分系统的概况，即它们的基本组成、相互关系及其主要特征，为进一步理解整个系统或分系统的工作打下基础。

为了进一步理解整个系统或分系统的工作原理，需仔细看电路图。电路图是电气图的核心，看图难度大。对于复杂的电路图，应先看相关的逻辑图和功能图。

扩展资料：

以电路图为依据绘制的，因此要对照电路图来看接线图。看接线图时，也要先看主电路，再看控制电路。看接线图要根据端子标志、回路标号，从电源端顺次查下去，搞清电路的走向和电路的连接方法，即搞清每个元件是如何通过连线构成闭合回路的。

看主电路时，从电源输入端开始，顺次经控制元件和电路到用电设备，与看电路图有所不同。看控制电路时，要从电源的一端到电源的另一端，按元件的顺序对每个回路进行分析。

接线图中的线号是电气元件问导线连接的标记，线号相同的导线原则上都可以接在一起。由于接线图多采用单线表示，因此对导线的走向应加以辨别，还要搞清端子板内外电路的连接。

参考资料来源：百度百科--电工图（1） 熟悉电气图例符号，弄清图例、符号所代表的内容。常用的电气工程图例及文字符号可参见国家颁布的《电气图形符号标准》。

（2） 针对一套电气施工图，一般应先按以下顺序阅读，然后再对某部分内容进行重点识读。

① 看标题栏及图纸目录 了解工程名称、项目内容、设计日期及图纸内容、数量等。

② 看设计说明 了解工程概况、设计依据等，了解图纸中未能表达清楚的各有关事项。

③ 看设备材料表 了解工程中所使用的设备、材料的型号、规格和数量。

④ 看系统图 了解系统基本组成，主要电气设备、元件之间的连接关系以及它们的规格、型号、参数等，掌握该系统的组成概况。

⑤ 看平面布置图 如照明平面图、防雷接地平面图等。了解电气设备的规格、型号、数量及线路的起始点、敷设部位、敷设方式和导线根数等。平面图的阅读可按照以下顺序进行：电源进线总配电箱干线支线分配电箱电气设备。

⑥ 看控制原理图 了解系统中电气设备的电气自动控制原理，以指导设备安装调试工作。

⑦ 看安装接线图 了解电气设备的布置与接线。

⑧ 看安装大样图 了解电气设备的具体安装方法、安装部件的具体尺寸等。

(3) 抓住电气施工图要点进行识读

在识图时，应抓住要点进行识读，如：

① 在明确负荷等级的基础上，了解供电电源的来源、引入方式及路数；

② 了解电源的进户方式是由室外低压架空引入还是电缆直埋引入；

③ 明确各配电回路的相序、路径、管线敷设部位、敷设方式以及导线的型号和根数；

④ 明确电气设备、器件的平面安装位置。

(4) 结合土建施工图进行阅读

电气施工与土建施工结合得非常紧密，施工中常常涉及各工种之间的配合问题。电气施工平面图只反映了电气设备的平面布置情况，结合土建施工图的阅读还可以了解电气设备的立体布设情况。

(5) 熟悉施工顺序，便于阅读电气施工图。

如识读配电系统图、照明与插座平面图时，就应首先了解室内配线的施工顺序。

① 根据电气施工图确定设备安装位置、导线敷设方式、敷设路径及导线穿墙或楼板的位置；

② 结合土建施工进行各种预埋件、线管、接线盒、保护管的预埋；

③ 装设绝缘支持物、线夹等，敷设导线；

④ 安装灯具、开关、插座及电气设备；

⑤ 进行导线绝缘测试、检查及通电试验；

⑥ 工程验收。

（6） 识读时，施工图中各图纸应协调配合阅读

对于具体工程来说，为说明配电关系时需要有配电系统图；为说明电气设备、器件的具体安装位置时需要有平面布置图；为说明设备工作原理时需要有控制原理图；为表示元件连接关系时需要有安装接线图；为说明设备、材料的特性、参数时需要有设备材料表等。这些图纸各自的用途不同，但相互之间是有联系并协调一致的。在识读时应根据需要，将各图纸结合起来识读，以达到对整个工程或分部项目全面了解的目的。

建筑图纸防雷接地系统

1、本工程按民用三类建筑防雷要求设置防雷措施，利用建筑物金属体做防雷及接地装置，在女儿墙上设人工避雷带，利用框架柱内的两根对角主钢筋做防雷引下线，并利用结构基础内钢筋做自然接地体，所有防雷钢筋均焊接连通，屋面上所有金属构件和设备均应就近用10镀锌圆钢与避雷带焊接连通，接地电阻不大于4Ω，若实测大于此值应补打接地极直至满足要求；具体做法详见相关图纸。

2、本工程设总等电位联接。应将建筑物的PE干线、电气装置接地极的接地干线、水管等金属管道、建筑物的金属构件等导体作等电位联接。等电位联结做法按国标02D501—2 《等电位联接安装》。

3、所有带洗浴设备的卫生间均作等电位联接，具体做法参见98ZD501—51、52。

4、过电压保护：在电源总配电柜内装第一级电涌保护器(SPD)。

5、本工程接地形式采用TNCS系统，电源在进户处做重复接地，并与防雷接地共用接地极。

参考资料来源：百度百科-电工图看懂建筑水电施工图需要注意如下几点：

1.如果有条件，平时在相关水电专业人士带领下多去建筑水电安装工地现场考察，对其水电线路的布置作粗略的了解，以便在大脑中存储水电管线布置的大致概念。

2.平时抽空勤读水电工程材料相关知识，对各种水电材料特性需要有一个大致了解。

3.看图前首先要了解水和电方面图纸可能涉及的大致范围，其中水分供水和排水，电分高压和低压等等。

4.看图中首先详阅图纸水电安装总说明，对工程项目的整体水电布置有综合性的了解。电路首先看系统图，然后细看各回路走向及安装细节；水路先看供水图，后看排水图，了解其走向及安装细节（特别注意水电图中图标说明页的含义要勤对照）

5.如果所看水电安装项目在建中，你还可以去项目实地考察验证，从而能与图纸中一些相关细节作核对，并与现场相关专业人士请教以便能够得到进一步了解。

任何事情都有一个循序渐进的过程，坚持再坚持可以攻克一切困难！

建筑给排水施工图按设计任务要求，应包括平面布置图（总平面图、建筑平面图）、系统图、施工详图（大样图）、设计施工说明及主要设备材料表等。

给排水平面图应表达给水排水管线和设备的平面布置情况。

建筑内部给排水，以选用的给排水方式来确定平面布置图的数量。底层及地下室必绘；顶层若有水箱等设备，也必须单独绘出；建筑物中间各层，如卫生设备或用水设备的种类、数量和位置均相同，可绘一张标准平面图，否则，应逐层绘制。

一张平面图上可以绘制几种类型管道，若管线复杂，也可分别绘制，以图纸能看清楚表达设计意图而图纸数量又比较少为原则。平面图中应突出管线和设备，即用粗线表示管线，其余均为细线。平面图的比例一般与建筑图一致，常用的比例尺为1：100。

给排水平面图应表达如下内容：用水房间和用水设备的种类、数量、位置等；各种功能的管道、管道附件、卫生器具、用水设备，如消防栓箱、喷头等，均应用图例表示；各种横干管、立管、支管的管径、坡度等均应标出；各管道均应编号表明。

参考资料来源：百度百科 水电施工图建筑电工预埋图纸分两部门，一部分是平面图，它主要说明一些电器原件的位置，你预埋时主要看这个图纸，还有一个是系统图，他主要说明电器线路的走向，和使用的材料就这两部分1、看水电图先识图中的图例。

2、根据图例看平面图、系统图。

3、然后再将平面图结合系统图一起看。

4、会识图绝对不代表会施工。

5、到施工现场学习施工经验。

6、将施工经验及看图联系起来形成对建筑物的立体概念。

这张图是建筑水电安装平面图：

1、一根电线管里需要穿几根线，图纸上标的都有。

2、两根线穿一根管是不标的。

3、穿三根线的就在管子上标///（三个斜杠）4根线的就标4个斜杠。比如下开关的管子要穿3根线，就在管子上标3斜杠///。

从左到右分析如下：

左边3个日光灯，下开关的是4根线，一根火线，3根日光灯控制线。零线在灯头盒公用。3个灯是一个开关控制一个灯，/旁边4就表示4根线，两零线两灯线，穿3根线，零线公用，

中间一根管子，是从隔壁房间里引过来的电源，这根管子穿2根线，也就是电源线。

办公室4个日光灯，从图上看，门边上的开关是个单开的，也就是说这4个灯是一个开关控制。管子上/上写个4，表示是要穿4根线，这个是错的。最多穿3根，一路电源和一根日光灯的控制线，零线公用。你可以自己确定。

另外一间办公室，里面是配电箱，电源是从门边的开关盒里引上去的，4个日光灯一个开关控制。我建议两间办公室两个日光灯做一个开关控制就可以。要从开关盒引4根线，到灯头。一火一零两根灯线。这个图也是错的。

办公室到值班室这根管子管穿两根线，一路电源，

值班室4个日光灯，图纸上要求一个开关控制，可以把它改成一个开关控制两个灯。下开关的管子穿3根线，如果4个灯要分别控制，就穿5根线。

如何看建筑电工系统图纸？

电工建设图纸，电工图纸有这几个看法

1.首先我们要先看图例！要学会符号代表的是什么！箱.开关.插座.[标高]！都在图例上能找到！在看要求施工实施。

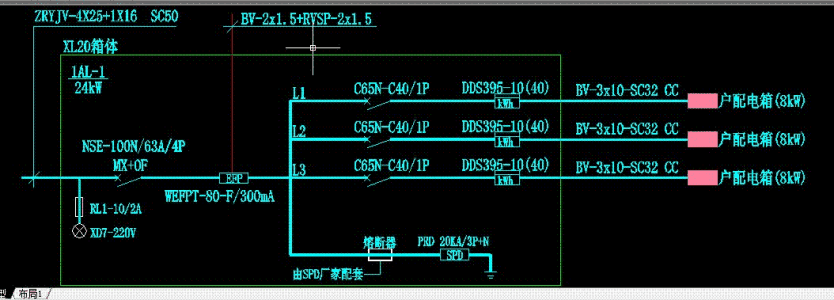

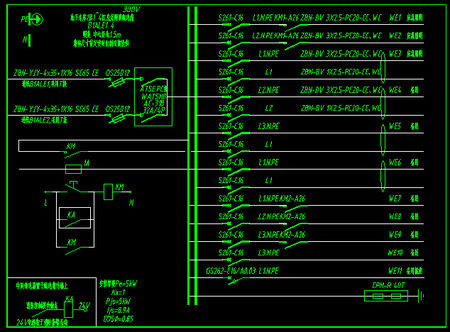

2.系统图！进线箱和户箱分支用多粗线多大管.箱的尺寸！pvc代表塑料管sc代表铁管，比如[SC25_3乘10]那就是一个25铁管穿三个十平方线等等！还有公用箱分支线路！系统图上都有明确标志在那里取电源分支什么地方！一般都在集中表箱里取电源！在看看进线箱里分出几个回路有没有给别的设备用电源的要是有也看看用多粗线和管。

3.平面图！看看户箱分支出来的线路怎么走。

4.要看接地连接方法和防雷连接的要求！

这张图是建筑水电安装平面图：

1、一根电线管里需要穿几根线，图纸上标的都有。

2、两根线穿一根管是不标的。

3、穿三根线的就在管子上标///（三个斜杠）4根线的就标4个斜杠。比如下开关的管子要穿3根线，就在管子上标3斜杠///。

从左到右分析如下：

左边3个日光灯，下开关的是4根线，一根火线，3根日光灯控制线。零线在灯头盒公用。3个灯是一个开关控制一个灯，/旁边4就表示4根线，两零线两灯线，穿3根线，零线公用，

中间一根管子，是从隔壁房间里引过来的电源，这根管子穿2根线，也就是电源线。

办公室4个日光灯，从图上看，门边上的开关是个单开的，也就是说这4个灯是一个开关控制。管子上/上写个4，表示是要穿4根线，这个是错的。最多穿3根，一路电源和一根日光灯的控制线，零线公用。可以自己确定。

另外一间办公室，里面是配电箱，电源是从门边的开关盒里引上去的，4个日光灯一个开关控制。建议两间办公室两个日光灯做一个开关控制就可以。要从开关盒引4根线，到灯头。一火一零两根灯线。这个图也是错的。

办公室到值班室这根管子管穿两根线，一路电源，

值班室4个日光灯，图纸上要求一个开关控制，可以把它改成一个开关控制两个灯。下开关的管子穿3根线，如果4个灯要分别控制，就穿5根线。看建筑施工图的步骤

。建筑施工图的组成部分

结构设计第一步就是看懂建筑施工图，

建筑专业是整个建筑物设计的龙头，

没有建筑设计

其他专业也就谈不上设计了，

所以看懂建筑施工图就显得格外重要。

大体上建筑施工图包

括以下部分：图纸目录，门窗表，建筑设计总说明，一层

屋顶的平面图，正立面图，背

立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，

楼梯大样图

（视功能可能有多个楼梯及电梯）

作为一个结构设计师必须认真严谨的把建

筑图理一遍，

不懂的地方需要向建筑及建筑图上涉及的其他专业请建，

要做到绝对明了建

筑的设计构思和意图。

。图纸目录及门窗表

图纸目录是了解整个建筑设计整体情况的目录，

从其中可以明了图纸数量及出图大小和工

程号还有建筑单位及整个建筑物的主要功能，

如果图纸目录与实际图纸有出入，

筑核对情况。

门窗表相信大家不会陌生，

就是门窗编号以及门窗尺寸及做法，

这对大家在

结构中计算荷载是必不可少的。

。建筑设计总说明

建筑设计总说明对结构设计是非常重要的，

因为建筑设计总说明中会提到很多做法及许多

结构设计中要使用的数据，

建筑物所处位置

（结构中用以确定设防列度及风载雪载）

（用以计算基础大小及埋深桩顶标高等，

没有黄海标高，

施工中根本无法施工）

墙体做法地面做法楼面做法

等等做法（用以确定各部分荷载），总之看建筑设计说明

时不能草率，这是结构设计正确与否非常重要的一个环节。

。建筑平面图

建筑平面图就比较直观了，

主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯

位置等。而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），

建筑工程申请认证！

财富值双倍检索优先专属展现同行交流

一层平面图是在做基础时使用，

至于如何真正的做结构设计本文不详述，

这里只讲如何看

建筑施工图。

作为结构设计师在看平面图的同时，

需要考虑建筑的柱网布置是否合理，

当之处应该讲出理由说服建筑修改，

通常不影响建筑功能及使用效果上的修改，

会同意修改的，如果建筑不改那就只有哭哭再看图

人家是老大，没办法的

），看建筑

了解了各部分建筑功能，

基本上结构上的活荷载取值心中就大致有值了，

柱网及墙体门窗的布置，

柱截面大小梁高以及梁的布置也差不多有数了，

反正有墙的下面

一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上

值得一提的是，注意看屋

面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细

的理解建筑的构思必要的时候咨询建筑或索要效果图，

力求使自己明白整个构架的三维形

成是什么样子的，

这样才不会出错

层面是结构找坡还是建筑找坡也需要了解清楚

。建筑立面图

建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就

是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。

通常有线的地方就

是有面的变化，再就是层高等等信息，这也是对结构荷载的取定起作用的数据。

。建筑剖面图

建筑部面图的作用是对无法在平面图及立面图表述清楚的局部剖切以表述清建筑设计师

对建筑物内部的处理，

结构工程师能够在剖面图中得到更为准确的层高信息及局部地方的

高低变化，剖面信息直接决定了剖切处梁相对于楼面标高的下沉或抬起，又或是错层梁，

或有夹层梁，

同时对窗顶是框架梁充当过梁还是需要另设过梁有一个清晰的概念。

。节点大样图及门窗大样

建筑师为了更为清晰的表述建筑物的各部分做法，以便于施工人员了解自己的设计意图，

需要对构造复杂的结点绘制大样以说明详细做法，

不仅要通过结点图更一步了解建筑师的

更要分析结点画法是否合理，

能否在结构上实现，

然后通过计算验算各构件尺寸是

配出钢筋。

有些结点是不需要结构师配筋的但结构师也需要确定该结点能

否在整个结构中实现。

门窗大样对于结构师作用不是太大，

但个别特别的门窗，

绘制立面上的过梁布置图，以便于施工人员对此种造形特殊的门窗过梁有一个确定的做

法，避免发生施工人员理解上的错误。

。楼梯大样图

楼梯是每一个多层建筑必不可少的部分，

也是非常重要的一个部分，

楼梯大样又分为楼梯

各层平面及楼梯剖面图，

结构师也需要仔细分析楼梯各部分的构成，

是否能够构成一个整

在进行楼梯计算的时候，

楼梯大样图就是唯一的依据，

所有的计算数据都是取得之楼

梯大样图，

所以在看楼梯大样图时也必须将梯梁，

梯板厚度及楼梯结构形式考虑清晰。

梯可是要写计算书的哦，怎么写看看教科书吧

基本上将建筑图看懂了以后，

荷载的取定也就不会出错了，

梁高也不会出现大问题，

构思也就出来了，轻轻松松建好模调调柱子就可以计算然后画施工图了

如果不看懂建

筑图也许只是一两个小地方，

严重的后果也是所有的工作全部重做，

白白浪费很多的精力

和时间。一般是先看设计说明，了解设计是怎么设计的，有几个系统，系统图上看有几个进户总箱，再看看分箱，总箱的出线回路是分箱，分箱的进线是上级的箱的出线，对照起来就能看得懂了。一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。5、功能表图：表示控制系统的作用和状态的一种图。6、等效电路图：表示理论的或理想的元件（如r、l、c）及其连接关系的一种功能图。7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。11、数据单：对特定项目给出详细信息的资料。12、简图或位置图：表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。指用图形符号绘制的图，用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。

三、电气图的特点：1、电气图的作用：阐述电的工作原理，描述产品的构成和功能，提供装接和使用信息的重要工具和手段。2、简图是电气图的主要表达方式，是用图形符号、带注释的围框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。3、元件和连接线是电气图的主要表达内容⑴一个电路通常由电源、开关设备、用电设备和连接线四个部分组成，如果将电源设备、开关设备和用电设备看成元件，则电路由元件与连接线组成，或者说各种元件按照一定的次序用连接线起来就构成一个电路。⑵元件和连接线的表示方法①元件用于电路图中时有集中表示法、分开表示法、半集中表示法。②元件用于布局图中时有位置布局法和功能布局法。③连接线用于电路图中时有单线表示法和多线表示法。④连接线用于接线图及其他图中时有连续线表示法和中断线表示法。4、图形符号、文字符号（或项目代号）是电气图的主要组成部分。一个电气系统或一种电气装置同各种元器件组成，在主要以简图形式表达的电气图中，无论是表示构成，表示功能，还是表示电气接线等等，通常用简单的图形符号表示。5、对能量流、信息流、逻辑流、功能流的不同描述构成了电气图的多样性。一个电气系统中，各种电气设备和装置之间，从不同角度、不同侧面存在着不同的关系。⑴能量流--电能的流向和传递。⑵信息流--信号的流向和传递。⑶逻辑流--相互间的逻辑关系。⑷功能流--相互间的功能关系。

四、电气图用图形符号：1、图形符号的含义：用于图样或其他文件以表示一个设备或概念的图形、标记或字符。或图形符号是通过书写、绘制、印刷或其他方法产生的可视图形，是一种以简明易懂的方式来传递一种信息，表示一个实物或概念，并可提供有关条件、相关性及动作信息的工业语言。2、图形符号由一般符号、符号要素、限定符号等组成。⑴、一般符号：表示一类产品或此类产品牲的一种通常很简单的符号。⑵、符号要素：它具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。⑶、限定符号：用以提供附加信息的一种加在其他符号上的符号。它一般不能单独使用，但一般符号有时也可用作限定符号。限定符号的类型：①、电流和电压的种类：如交、直流电，交流电中频率的范围，直流电正、负极，中性线、中性线等。②、可变性：可变性分为内在的和非内在的。内在的可变性指可变量决定于器件自身的性质，如压敏电阻的阻值随电压而变化。非内在的可变性指可变量由外部器件控制的，如滑线电阻器的阻值是借外部手段来调节的。③、力和运动的方向：用实心箭头符号表示力和运动的方向。④、流动方向：用开口箭头符号表示能量、信号的流动方向。⑤、特性量的动作相关性：它是指设备、元件与速写值或正常值等相比较的动作特性，通常的限定符号是>、
