电工图纸怎么看学得快(电工施工图纸怎么看)
时间 : 2022-01-28 18:14 浏览量 : 15

水电图纸怎么看学的快?

水电施工是很多家装中最为关键的一项,在很多时候,施工都是按照图纸进行的,这样才能计划好,哪里该布线,哪里不需要布线,有了图纸,以后出现问题也方便进行维修,虽然有专业的施工人员进行维修,但是业主大多都不懂图纸,那么,怎么才能看得懂图纸呢?今天西安铭晟施工图预算事务所小编教教大家!

1、水电图纸的组成是什么?

水电图纸大都大同小异,有固定的组成样式,一般包括水施工和电施工,统称为水电施工图,房屋给排水施工图则包括在了水施工图中,水电施工图是完全符合国家关于家装中规定的,也是衡量家装中水电安全的重要依据。

2、水路施工图该怎么看?

水施工图一定要将平面图和系统图对照着看,这样才知道管道需要在什么地方转弯,什么地方接口,什么地方变径,什么地方安装水表,还要看看有没有相应的给水和排水设施,但是,看水电图一定要有很强的空间感,想象自己就是管道,你需要往哪里走,该干什么。

3、电路施工图该怎么理解?

电力施工是在家装中最重要的隐蔽工程,关系着整个家的运行状态,就像一个国家的电网一样重要!

电路施工图主要是看配电箱的位置,其他就是插座的位置,负荷是多少,出现管该有多大,电线与用电的搭配是否合理,防雷线的位置,主要的是卫生间局部的电位,影响着安全的因素,再有就是常用的一些位置布线,比如:厨房,卧室插座、各路灯线、等,从配电箱开始,慢慢的,一条线一条线的捋顺了,就都明白了!!

电工图纸怎么看学得快

电工接线图怎么快速看懂?

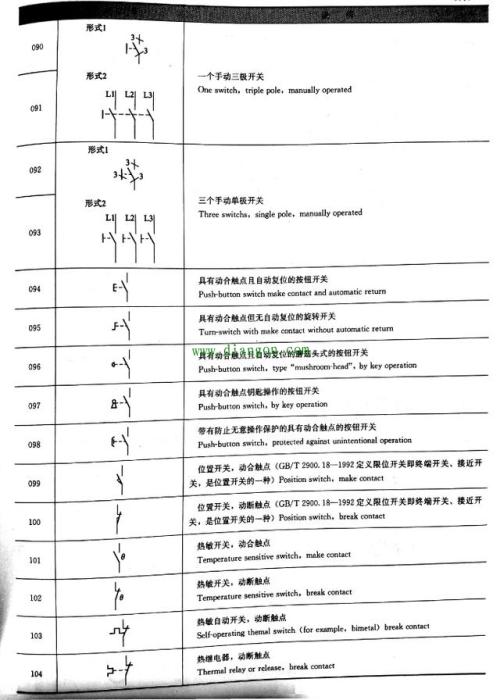

电工接线图有几种,关键是要识别符号,理清线路,包括电子电路图,电器图纸等等

电工预埋图集怎么看?电工预埋图集怎么看?

这是隐蔽工程,就是看不到的工作项目,一般是埋在墙里和地下等工作。这类工作图纸都标明,埋设深度,弯曲度,直径,半径,焊,接技术要求,图纸标明的就是这些。

电工图纸怎么看学得快

怎么看电工图纸,图纸中的线号标注有什么规定,

这个要传一张图上来才好解答

电工识图的最快方法

没有最快,只能起早;笨鸟先飞早入林。

没有捷径,只有技巧;常言道,熟能生巧。

如果你头脑里已经熟悉电工基本符号且能记住100个基本电路图,就会有体会了。

电工图纸怎么看学得快

水电工图纸快速入门

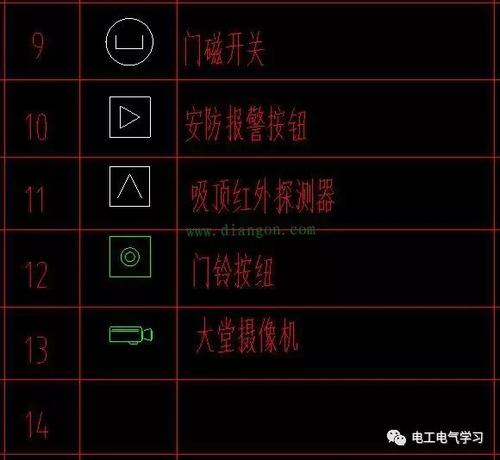

题主提出的这个问题主要是建筑安装工程中的水电图纸吧,建筑安装公程工的水电图还是比较容易的。看懂水电安装图纸的首要条件是认识水电图纸上所标注的符号,这些符号有两种。1、器件的代表符,如开关、插座、电线管、水龙头、阀门、水管等。2、是这些器件如何安装的代表符,如是明装、暗装、墙面、地面等。这些符号告诉你图纸上都有什么,怎么安装的。所以在看水电图之前必需要了解这些符所代表的意义。一般情况下这些符号会在图纸说明页看到的。

了解了图纸上的这些符号还不够,这些符号只是平面图上的,只表明了平面图上的各个点位,想要读懂图纸还要深入看图。建筑工程的水电图纸是由系统图、管线表、平面图。由这三种图构成一个完整的工程图纸。(有些特殊工程还有原理图)要想做建筑安装工程中的水电工程必顺把这三种图纸组合起来看图才能做好你的水电工程。

在说下读这三种图的作用:

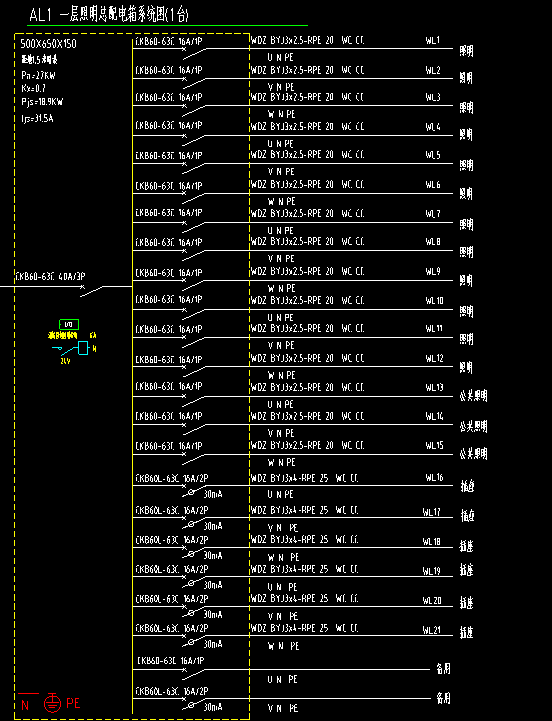

1、系统图,系统图也分高压部分,低压部分,各分路部分及现场点位的相互关系,同时注明了各相关部分的容量大小。让你掌握整个工程根概况指导你进行下走步工作。

2、管线表,管线表标明了所用材料规格大小及走向法方,用起来很方便,有些小的工程没有这个表就靠你自已在图纸上合算了。

3、平面图。平面图很容易理解了,也很容易看,主要是平面有有些什么东西和各种管线在平面上的走向。

一个工程这些图纸一定要结合起来看,才能保证你的工程完整性,缺一不可。实际工作中会有很多繁杂的图纸,做好水电安装工程一定要认真学习,多进行实际操作,才会保证我们的工程质量。最好是掌握图纸的画法代号这样就可以看懂了。希望对你有帮助。
