零线和地线短接之后，会不会跳闸？

在解决这个问题之前，我们首先要搞清楚零线和地线的关系；其次，跳的这个闸指的是空气开关还是漏电断路器？

我们先来说说零线和地线的关系。

零线和地线从字面意思上来理解，零线就是指对地电势为零的那根线，而地线就是与大地相连接的那根线。

实际上，零线和地线他们都来自共同的祖先，可以说是手足相连的兄弟。

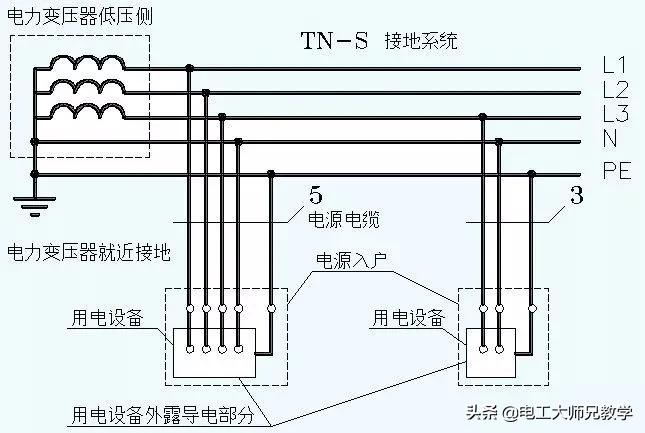

我们都知道，我们的家庭用电都是通过变压器降压之后再输送到每家每户的，而变压器的输出端都是星形连接的，星型连接的那个点，我们称之为中性点，中性点接地后引出两根线，一根参与到负载的工作当中，称之为工作零线，就是我们所的零线，而另一根，经过重复接地之后，连接到我们设备的外壳，称之为地线。

通过以上的分析，我们就知道了零线和地线追根溯源，他们都是连接在同一个点上的两根线。

如果将零线和地线进行短接，我们的负载也能够正常的运行，灯泡也能够正常的发亮。

下面我们再来讨论第二个问题，它会不会引起跳闸？

这分为两种情况：

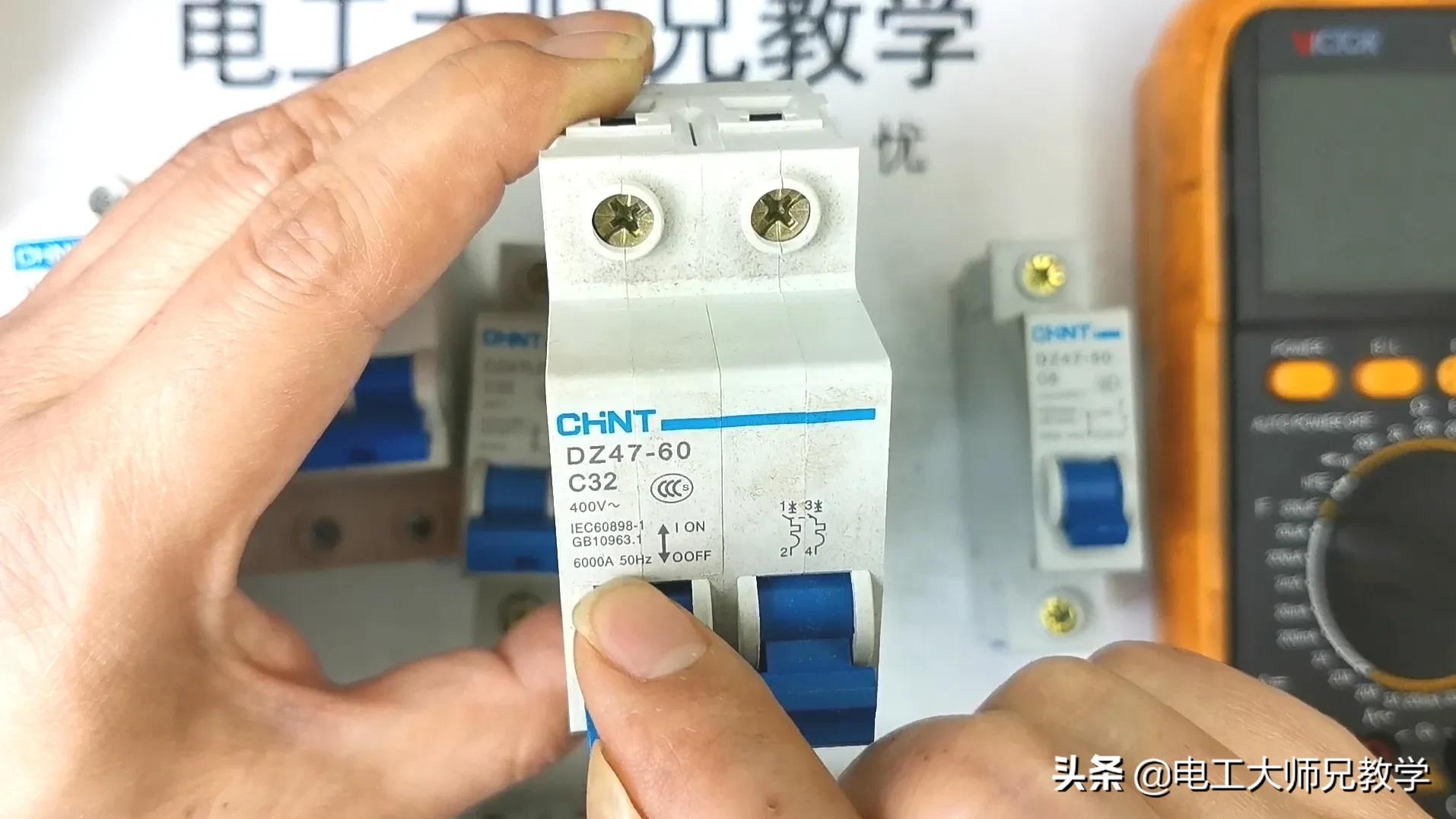

第一种，总闸是空气开关。

如果控制负载的断路器是空气开关，通过以上的分析，我们知道，是没有任何影响的。

因为空气开关只有过载，短路的保护，零线和地线连接在一起，既不会使负载发生过载，也不存在短路的现象，只不过是让电流回去的路变得更宽了一点。

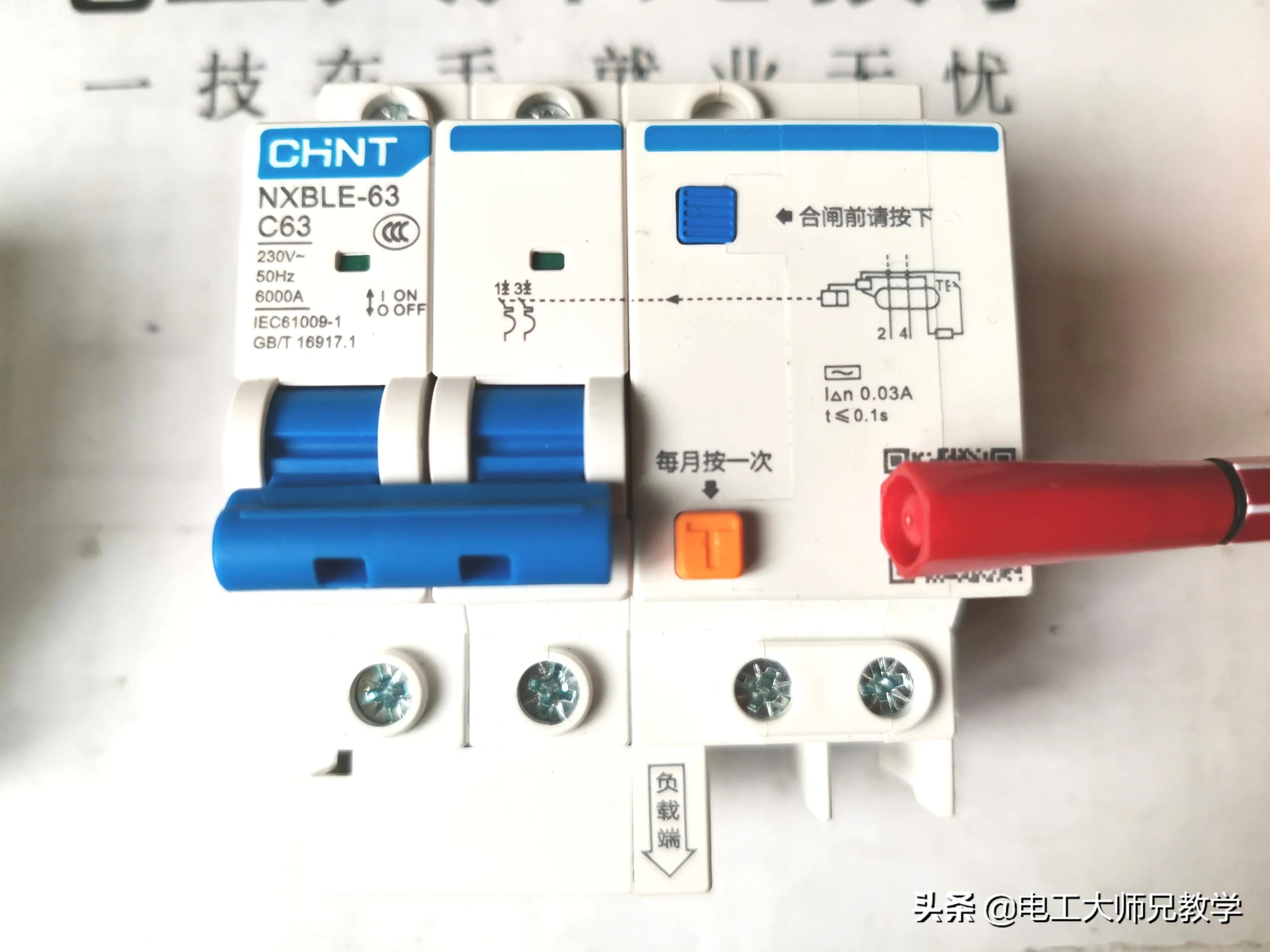

第二种，总闸是漏电断路器。

如果控制负载的断路器是漏电断路器的话，也就是我们平时所说的漏保，我们都知道漏电断路器除了有短路和过载的保护，还有漏电的保护。

而漏电的保护主要就是通过检测漏电电流来实现的，在零线和地线没有短接之前，从火线出来的电流经过用电器，然后又从零线回到了中性点，流出的电流和流回来的电流大小相等，方向都是相反的，这个时候漏电断路器认为没有电流的损失，他是不会跳闸的。

当零线和地线短接之后，就会有一部分电流顺着地线流走，当顺着地线流走的电流超过30毫安的时候，那么漏电断路器就会跳闸。

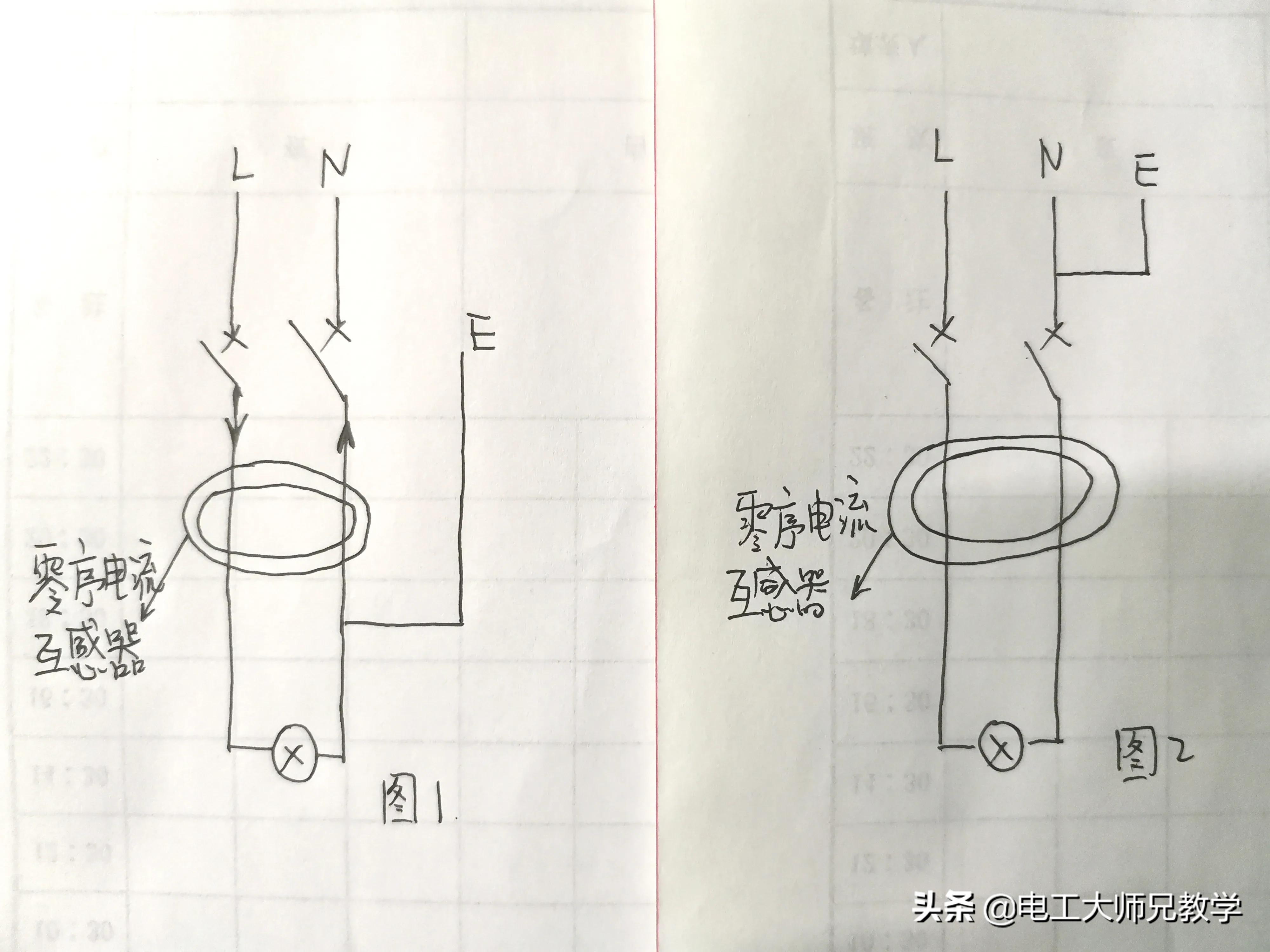

如果零线和地线短接在漏电断路器之前，如图一所示，那么就会如上面所说的，可能会出现漏电跳闸的现象。

如果零线和地线短接在漏电断路器之后，如图二所示，是不会出现漏电跳闸的现象的。

所以我们学习电工就必须掌握它的工作原理，知其然，知其所以然，然后具体问题具体分析，才能够得到正确的答案！
