接触器接线口诀
接触器是一种用于频繁接通和断开电路的开关电器，广泛应用于工业控制和电力系统中。接触器接线口诀是一种帮助电工快速记忆和理解接触器接线方式的顺口溜。以下是一些常见的接触器接线口诀，可以帮助电工快速掌握接触器的接线方法：
1. 主电路接线口诀：
- 上进下出：接触器的主电路通常从上方接入，下方引出。
- 左零右火：在三相系统中，左侧通常接零线，右侧接火线。
2. 辅助电路接线口诀：
- 常开常闭：辅助触点中，常开触点在未通电时断开，通电时闭合；常闭触点则相反。
- 并联串联：辅助触点可以并联或串联使用，以实现不同的控制逻辑。
3. 线圈接线口诀：
- 线圈两端：接触器线圈的两端需要接入控制电路。
- 直流交流：根据线圈的工作电压，区分直流线圈和交流线圈。
4. 接线颜色规则：
- 红绿蓝：红色通常代表火线（L），绿色代表零线（N），蓝色可能代表地线（E）或中性线。
5. 安全接线口诀：
- 检查确认：在接线前检查接触器的规格和参数，确保与负载匹配。
- 断电操作：在进行接线操作时，确保电路处于断电状态，以保证安全。
6. 接线顺序口诀：
- 先主后辅：先接主电路，再接辅助电路。
- 先上后下：从上到下进行接线。
7. 测试口诀：
- 先手动后自动：在接线完成后，先进行手动测试，再进行自动测试。
8. 故障排除口诀：
- 听看闻摸：通过听声音、看指示灯、闻气味、摸温度来初步判断接触器的故障。
这些口诀是电工在实践中总结出来的经验，有助于快速准确地完成接触器的接线工作。具体的接线方法还需要根据接触器的型号和实际应用场景来确定。在进行接线工作时，务必遵循相关的安全规范和操作规程。

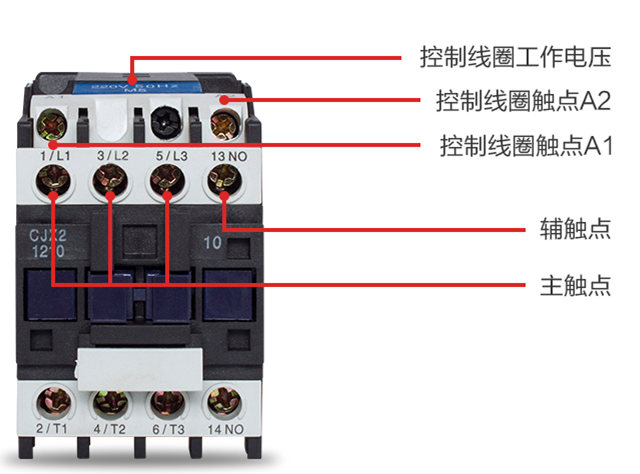

接触器上的A1和A2接什么线
接触器上的A1和A2端子是接触器线圈的两个接线端，它们用于将接触器的线圈与电源连接起来。具体接线方式取决于接触器线圈的电压等级：
1. 如果接触器线圈是220V的，A1可以接火线，A2接零线，或者A1接零线，A2接火线。
2. 如果接触器线圈是380V的，A1和A2需要分别接不同的相线。
在连接A1和A2端子时，必须确保所接入的电源或信号的电压和电流符合接触器的额定值，以避免对接触器和相关设备造成损坏。还需要注意接线的正确性，确保接触器能正常工作。
三相接触器的正确接法
三相接触器主要用于控制三相电动机的启动和停止，其正确接法对于确保设备正常运行和提高电气设备的使用寿命及安全性至关重要。以下是三相接触器的一般接法步骤和要点：
1. 主触点连接：三相电源分别接接触器的三个主触头（L1、L2、L3），而这三个主触头的另一端则连接到电动机的三个接线柱上。
2. 线圈连接：接触器的线圈（A1、A2）接控制电路，通常通过按钮来控制接触器的吸合与释放。
3. 辅助触点：辅助触点（常开或常闭）根据电路的具体要求进行接线。例如，可以使用辅助触点实现自锁功能，即接触器吸合后能够通过辅助触点维持线圈的通电状态，从而保持接触器闭合。
4. 控制电路：控制电路通常包括停止按钮（常闭接点）和启动按钮（常开接点），以及可能的过载保护装置如热继电器。从三相电源中引出一相作为控制电源，并将其接入停止按钮，然后通过启动按钮和接触器的辅助触点接入线圈。
5. 自锁与互锁：如果需要接触器具有自锁功能，应将接触器的一个输出端子连接到控制电路的线圈输入端。若使用多个接触器，应确保互锁功能正确接线，以防止同时吸合造成短路。
6. 安全注意事项：在接线过程中，务必确保电源已切断，避免触电危险。接线完成后，应检查所有连接是否牢固，标识是否正确，然后进行通电测试。
7. 附加元件：根据需要，可能还需要接入如搭接电阻、抑制电容等辅助元件，以起到稳压、滤波、防护等作用。
8. 制造商指南：在实际安装和调试过程中，应严格按照制造商提供的说明进行，以确保接触器的正常工作和安全使用。
正确接线三相接触器不仅能够确保电动机的正常启动和停止，还能在过载或短路情况下保护电动机不受损害。在进行接线工作时，务必遵循安全规程和专业指导，如有必要，应咨询专业电工或技术人员。
